مبانی انتقال قدرت خودرو؛ مسیر نیرو از موتور تا چرخها
راهنمای پایه برای شناخت مسیر انتقال گشتاور در خودرو، از کلاچ و گیربکس تا دیفرانسیل، میلگاردان و پلوس.
سیستم انتقال قدرت، توان موتور را به چرخهای محرک میرساند و با تغییر نسبتها، گشتاور مناسب حرکت را فراهم میکند. در یک خودروی سواری، مسیر نیرو بسته به آرایش خودرو میتواند از موتور به کلاچ یا مبدل گشتاور، گیربکس، دیفرانسیل و سپس چرخها برسد.

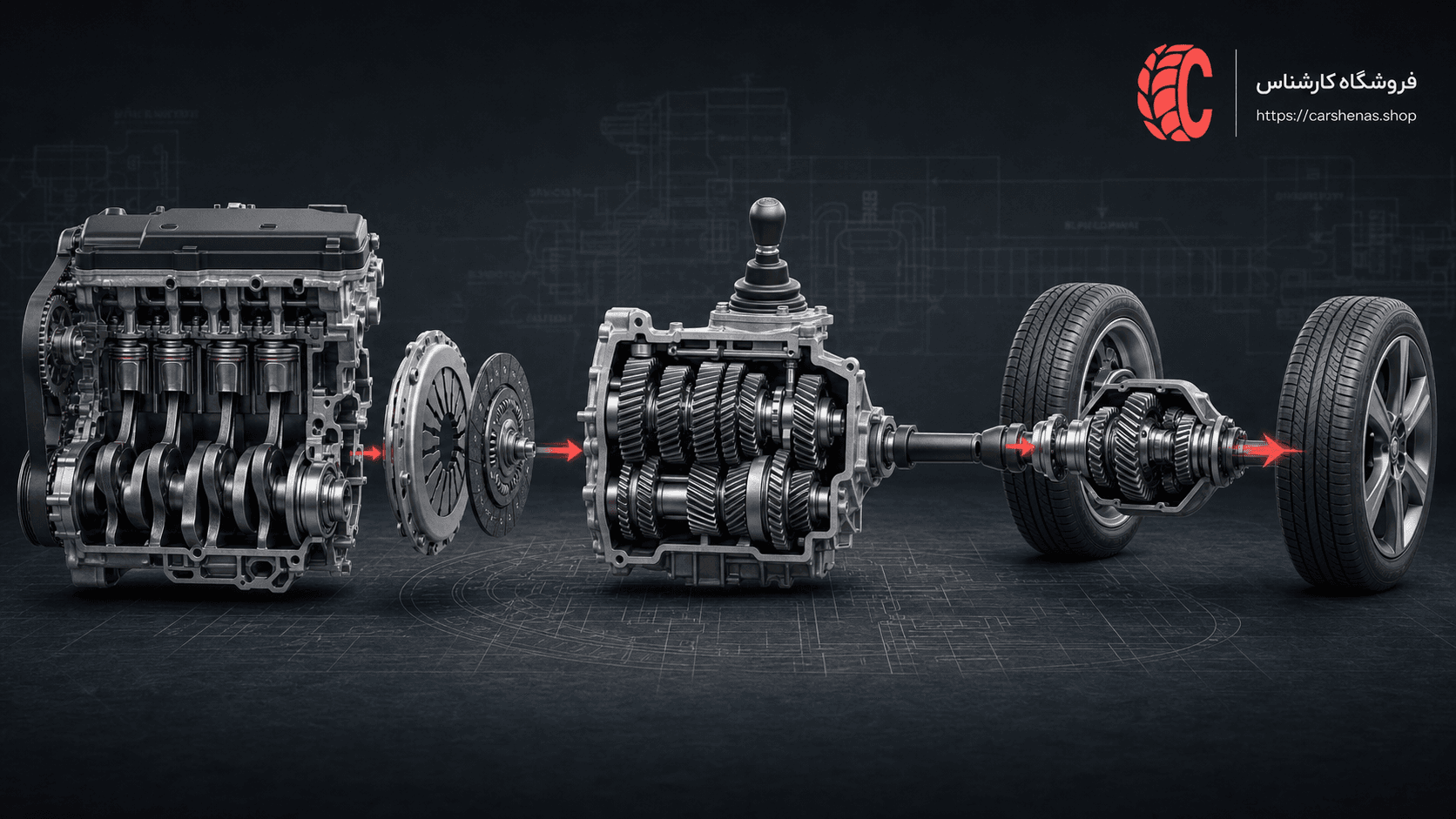

مسیر انتقال قدرت چگونه است؟
گشتاور تولیدشده در موتور ابتدا به مجموعه اتصال موتور و گیربکس میرسد. در خودروهای دندهای، کلاچ امکان قطع و وصل کنترلشده انتقال نیرو را فراهم میکند؛ پس از آن گیربکس دور و گشتاور را با نسبتهای مختلف منتقل میکند. در خودروهای دیفرانسیل عقب، خروجی گیربکس از طریق خطوط انتقال و میلگاردان به دیفرانسیل میرسد؛ در خودروهای دیفرانسیل جلو، انتقال از گیربکس به دیفرانسیل نزدیک آن انجام میشود.
کلاچ در خودروی دندهای چه میکند؟
کلاچ اتصال اصطکاکی میان موتور و گیربکس است. هنگام درگیر بودن آن، توان از موتور به گیربکس و سپس چرخها منتقل میشود. برای تعویض دنده، پدال کلاچ ارتباط نیرو را موقتاً قطع میکند تا انتخاب دنده ممکن شود؛ با رها شدن پدال، صفحه کلاچ میان فلایویل و صفحه فشاردهنده فشرده و انتقال گشتاور دوباره برقرار میشود.
اجزای اصلی معرفیشده در منبع شامل صفحه کلاچ، دوشاخه کلاچ، فلایویل، بلبرینگ کلاچ، اهرمها یا شاخکهای فشاردهنده و دیسک کلاچ است. در طراحی کلاچ، انتقال گشتاور، درگیری و خلاصی تدریجی، دفع گرما، بالانس دینامیکی و کاهش نوسان اهمیت دارد.
گیربکس و همسرعتکننده چه نقشی دارند؟
گیربکس نسبت انتقال را تغییر میدهد تا دور و گشتاور برای شرایط حرکت تنظیم شود. منبع، گیربکسهای دستی و اتوماتیک را دو گروه اصلی معرفی میکند. در گیربکس دستیِ همسرعتشونده، هنگام تعویض دنده، غلاف کشویی به سمت چرخدنده موردنظر حرکت میکند؛ دنده برنجی با اصطکاک، سرعت قطعات را هماهنگ میکند و سپس چرخدنده به محور قفل میشود.
در سامانههای اتوماتیک، کوپلینگ هیدرولیکی و مبدل گشتاور میتوانند ارتباط موتور و گیربکس را برقرار کنند. هر دو گشتاور موتور را به گیربکس منتقل میکنند، اما منبع برای مبدل گشتاور قابلیت افزایش گشتاور را نیز بیان میکند.
دیفرانسیل، میلگاردان و پلوس
دیفرانسیل سه وظیفه دارد: رساندن قدرت به چرخها، انجام آخرین مرحله کاهش دنده و انتقال قدرت در حالی که چرخها میتوانند با سرعتهای متفاوت بچرخند. این تفاوت سرعت در پیچ ضروری است، زیرا چرخ بیرونی مسافت بیشتری از چرخ داخلی طی میکند.
در آرایشهای دارای محور محرکِ جدا از گیربکس، میلگاردان گشتاور را به دیفرانسیل میرساند. پس از دیفرانسیل، پلوس گشتاور پیچشی را به چرخها منتقل میکند. در خودروهای دارای تعلیق مستقل، پلوس باید تغییر زاویه و جابهجایی ناشی از حرکت چرخ را تحمل کند؛ به همین دلیل منبع به استفاده از مفصلهای مناسب، از جمله مفصل سرعت ثابت، اشاره میکند.
چطور این مسیر را در خودرو بشناسیم؟
- در خودروی دندهای، نقطه شروع شناخت مسیر انتقال نیرو را مجموعه کلاچ بین موتور و گیربکس در نظر بگیرید.
- پس از گیربکس، آرایش خودرو را بررسی کنید: مسیر ممکن است به میلگاردان و دیفرانسیل عقب برسد یا به مجموعه دیفرانسیل نزدیک گیربکس متصل شود.
- در انتهای مسیر، دیفرانسیل و پلوسها را بهعنوان اجزای رساننده نیرو به چرخهای محرک شناسایی کنید.
- در پیچها، تفاوت سرعت چرخ داخلی و خارجی را با نقش دیفرانسیل مرتبط بدانید.
جمعبندی
شناخت زنجیره موتور، کلاچ یا مبدل گشتاور، گیربکس، دیفرانسیل و پلوس، مبنای درک حرکت خودرو است. نوع سامانه و جزئیات قطعات با آرایش انتقال قدرت خودرو تفاوت دارد؛ بنابراین این مطلب یک نقشه مفهومی است، نه راهنمای باز و بست یا عیبیابی یک مدل مشخص.
منبع: مبانی سیستمهای انتقال قدرت در خودروهای سواری؛ فایل PDF مبانی سیستمهای انتقال قدرت در خودروهای سواری
پرسشهای متداول
وظیفه اصلی سیستم انتقال قدرت خودرو چیست؟
این سیستم قدرت موتور را به چرخهای محرک منتقل میکند و مقدار گشتاور را با نسبتهای مختلف تغییر میدهد.
دیفرانسیل چرا لازم است؟
دیفرانسیل علاوه بر رساندن قدرت و کاهش نهایی دنده، اجازه میدهد چرخها هنگام پیچیدن با سرعتهای متفاوت بچرخند.
کلاچ در خودروی دندهای چه نقشی دارد؟
کلاچ ارتباط انتقال نیرو میان موتور و گیربکس را برای تعویض دنده بهطور کنترلشده قطع و دوباره وصل میکند.
